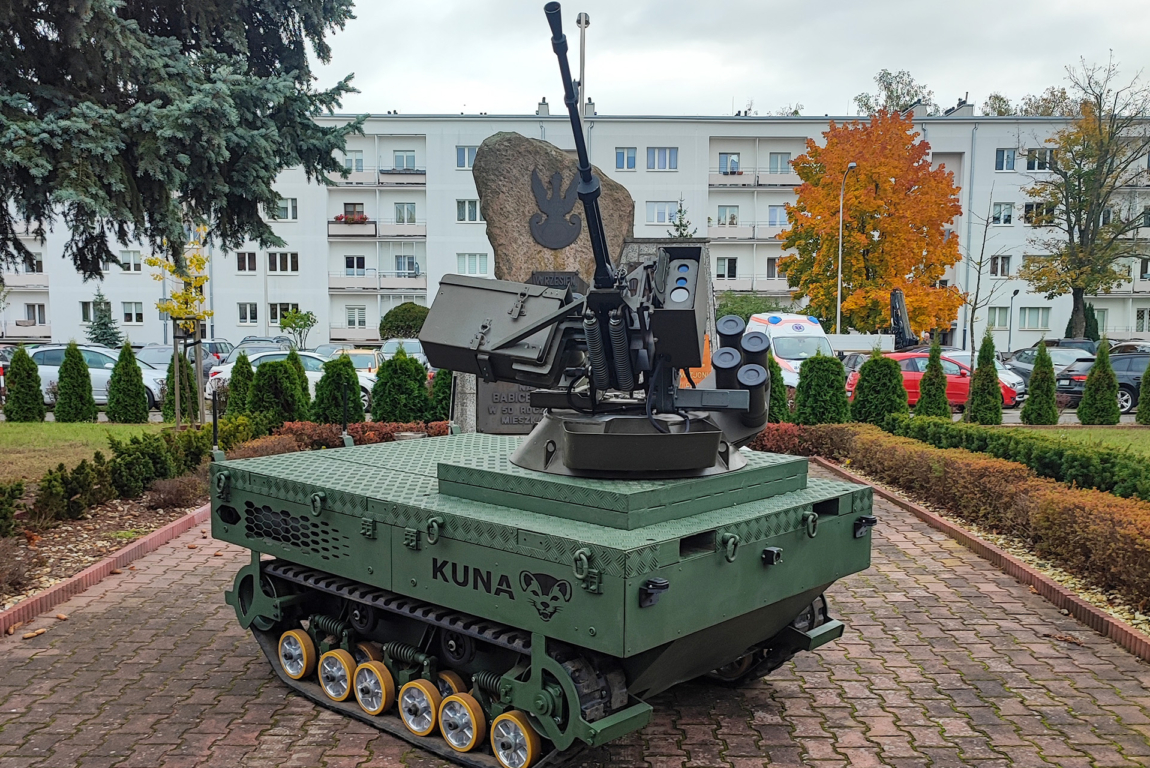

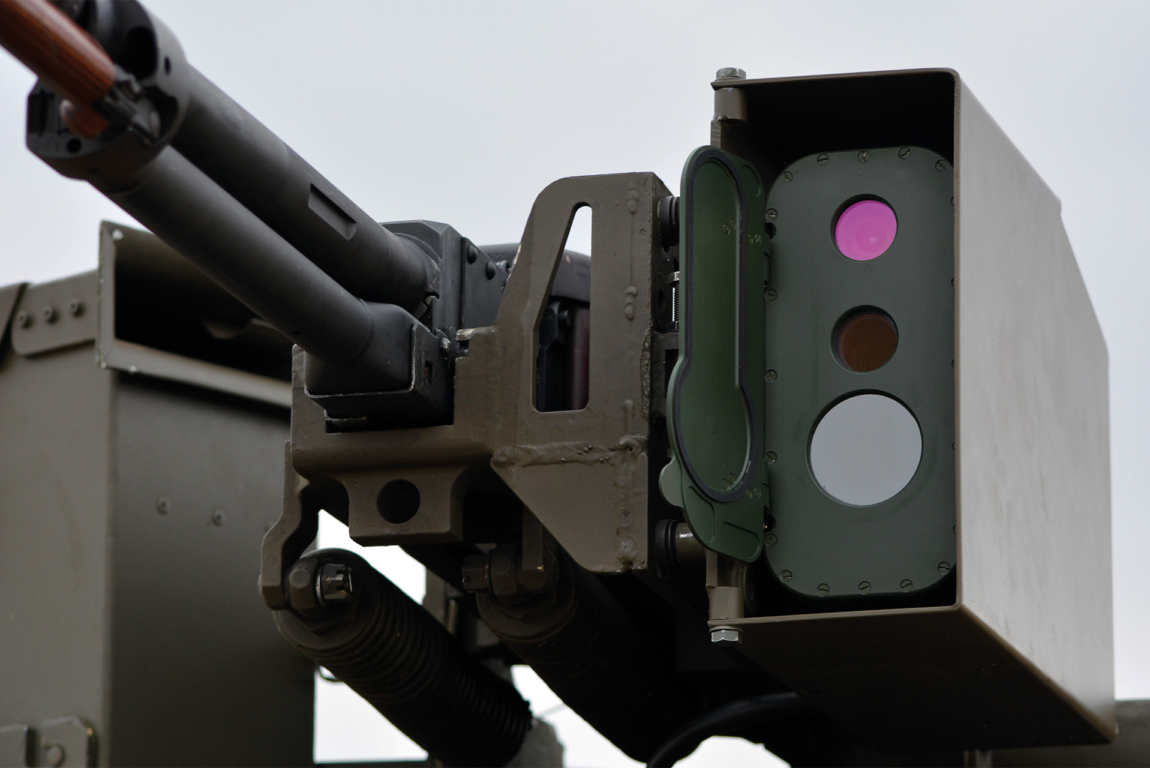

Głowica KDT-N1 jest optoelektroniczna głowica obserwacyjno-celownicza, przeznaczona do zdalnych modułów uzbrojenia. Posiada trzy niezależne sensory: kamerę termowizyjna, oparta na niechłodzonej matrycy mikrobolometrycznej, oraz dwie kamery dziennego, o wąskim i szerokim kacie pola widzenia. Całość zamknięta jest w hermetycznej obudowie z ogrzewanymi oknami. Do głowicy dołączony jest specjalny monitor do wyświetlania i nakładania na siebie obrazów z różnych kamer, jak również do sterowania funkcjami głowicy. Całość uzupełnia manipulator służący do sterowania modułem wieży.
| Kamera termowizyjna (IR) | |
|---|---|
| Detektor | niechłodzona matryca bolometryczna |
| Wielkość piksela | 17 μm |
| Zakres spektralny | 8 to 12 μm |
| Czułość | NEDT < 25 mK |
| Rozdzielczość | 640 × 480 px |
| Pole widzenia (H) | 10.3° |
| Powiększenie cyfrowe | 2x |
| Kamera dzienna (TV) | |
| Detektor | matryca CMOS 1/3″ |
| Rozdzielczość | 1920 × 1080 px |
| Pole widzenia (H) | przełączane: 28°‒14°‒4°‒2° |
| Wideo i sterowanie | |
| Wyjście wideo | trzy osobne analogowe CVBS PAL |
| Interfejs sterujący | RS‑422 |
| Monitor | |
| Wyświetlacz | matryca LCD 10″ |
| Rozdzielczość | 1920 × 1200 px |
| Funkcje specjalne | Obraz w obrazie (PiP), poprawki balistyczne dla zamontowanej broni |
| Manipulator | |
| Rodzaj | dwuosiowy z przyciskami sterującymi podstawowymi funkcjami głowicy, spust z osłoną |
| Zasilanie | |
| Napięcie zasilania | 24 VDC |
| Pobór mocy | poniżej 25 W, ogrzewanie okien: 65 W |
| Parametry mechaniczne | |
| Zakres temperatur roboczych | −30°C to 50°C |
| Obudowa głowicy | IP67, ogrzewane okna |
| Wymiary głowicy (L × W × H) | 265 × 115 × 220 mm |
| Masa głowicy | 5.1 kg |
