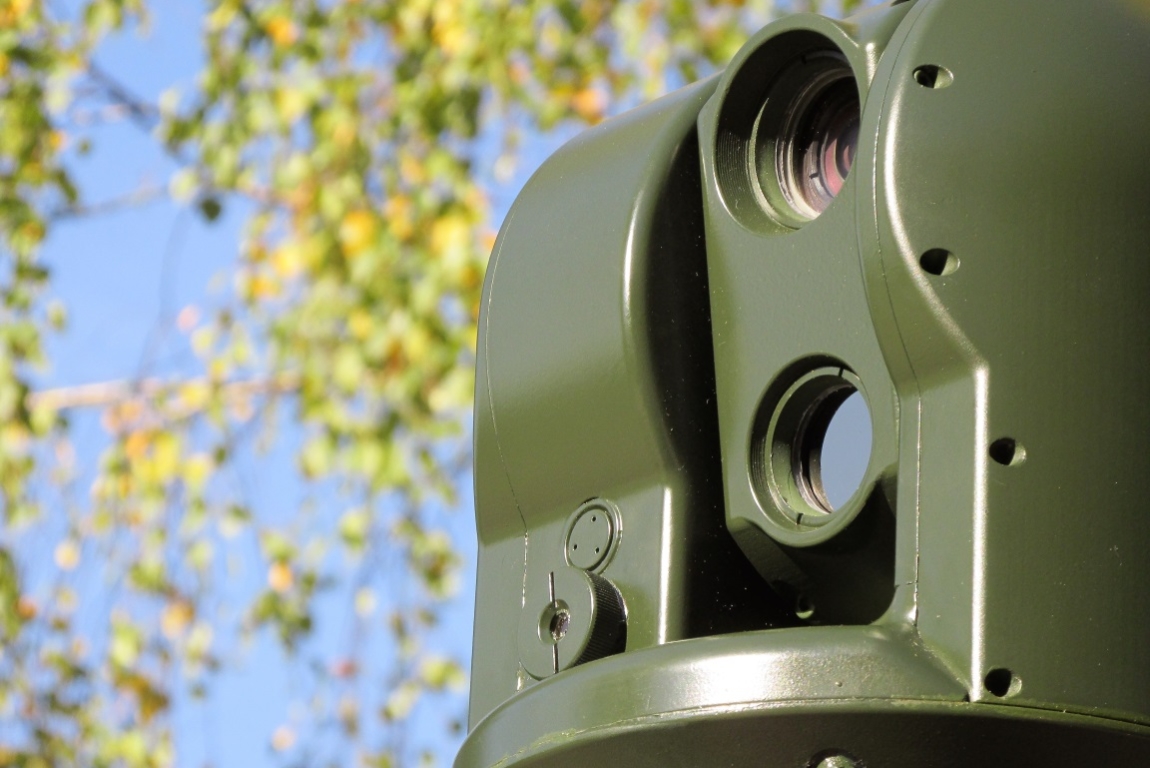

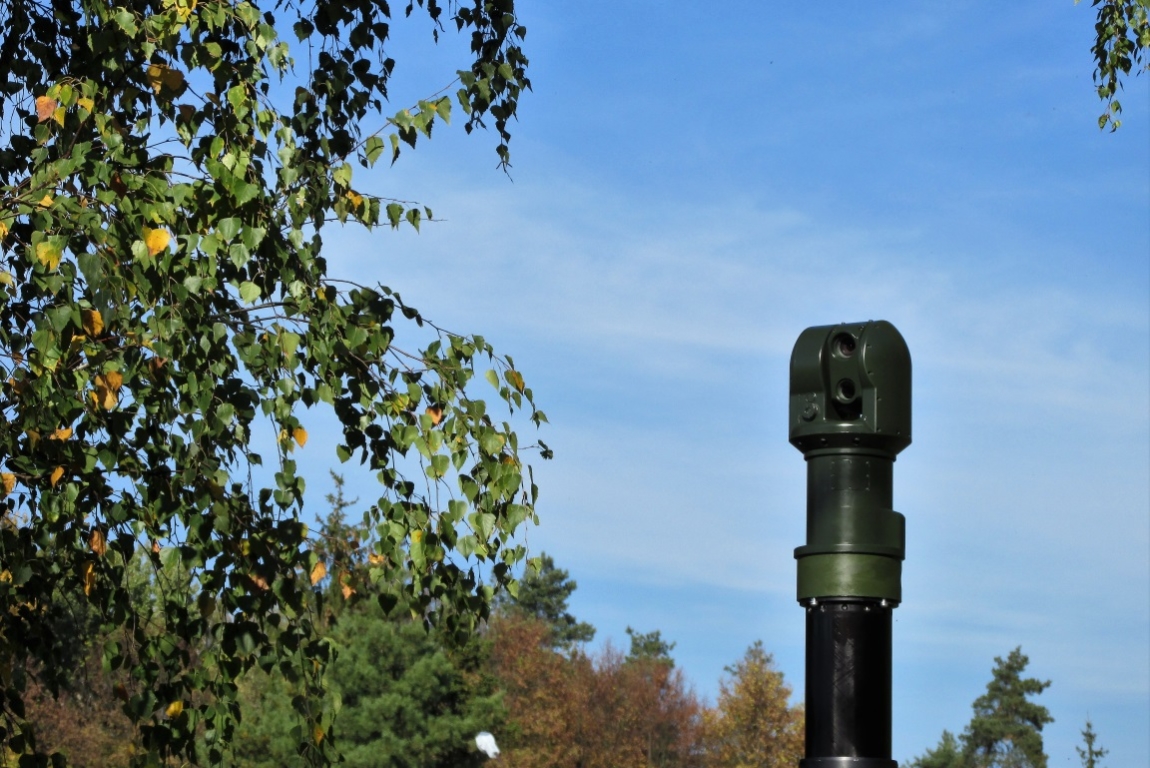

Głowica optoelektroniczna KOT-1 jest urządzeniem integrującym w zwartej obudowie kamerę światła dziennego oraz kamerę termowizyjną. Obrotowa podstawa zapewnia możliwość obserwacji n×360° w azymucie oraz ±90° w elewacji. Sterowanie obrotową podstawą oraz funkcjami kamer odbywa się za pomocą dedykowanego manipulatora, przycisków na monitorze poprzez interfejs RS-485. Kamera światła dziennego, wykonana w oparciu o detektor CMOS, zaopatrzona jest w obiektyw stałoogniskowy zapewniający kąt widzenia w azymucie 30°. Kamera termowizyjna, zbudowana jest w oparciu o niechłodzony detektor bolometryczny o rozdzielczości 640×480 pikseli, wykonany w technologii 17 μm, i wyposażona jest w obiektyw o polu widzenia w azymucie 30°.
| KOT-1 | |
|---|---|
| Kamera termowizyjna (IR) | |
| Pole widzenia (horyzontalnie) | 30º |
| Detektor | niechłodzona matryca bolometryczna |
| Rozdzielczość | 640×480 px |
| Zakres spektralny | od 8 do 12 μm |
| Czułość | NEDT <50 mK |
| Kamera dzienna (TV) | |
| Pole widzenia (horyzontalnie) | 30º |
| Detektor | 1/3″ CMOS |
| Rozdzielczość | 1440×1080 px |
| Głowica | |
| Zakres ruchu w azymucie | n×360º |
| Zakres ruchu w elewacji | ±90º |
| Zakres prędkości | od 0,02 do 2 rad/s |
| Dokładność pozycjonowania | ±0,1º |
| Wideo i komunikacja | |
| Wyjście wideo | analogowe PAL, przełączane między IR i TV |
| Sterowanie | RS-485 |
| Zasilanie | |
| Napięcie zasilania | 27 VDC |
| Pobór mocy | statycznie poniżej 10 W dynamicznie poniżej 300 W |
| Parametry mechaniczne (głowica) | |
| Zakres temperatur roboczych | od -30 ºC do 50 ºC |
| Obudowa | IP67 |
| Wymiary | 455×200×200 mm |
| Ciężar | 12 kg |
| Wyposażenie dodatkowe | |
| Monitor | kolorowy monitor LCD 17″, 1280×1024 px |
| Manipulator | podręczny joystick |
