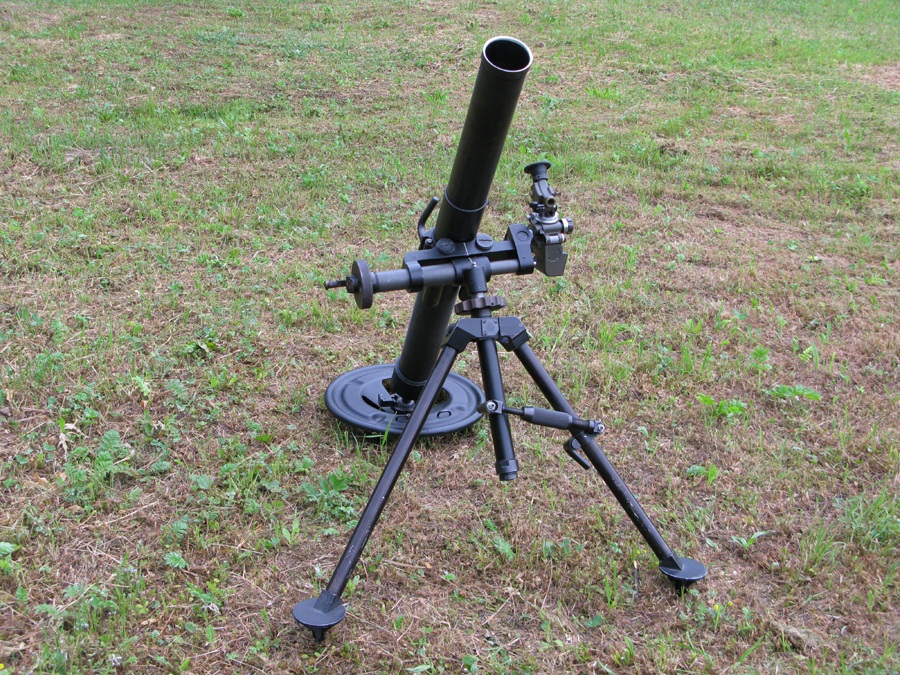

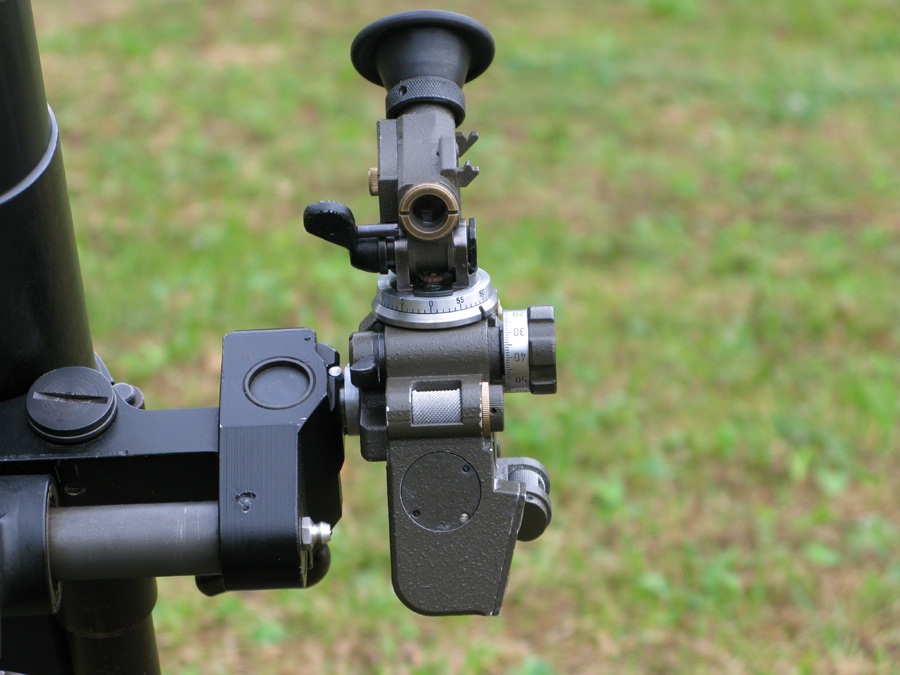

Celowniki optyczne MC-60 (MPM-44/04) i MC-64 służą do nastawienia kąta podniesienia lufy moździerza w płaszczyźnie pionowej i wyznaczenia pozycji celu w płaszczyźnie poziomej. Celownik został wyposażony w zintegrowany układ oświetlaczy krzyża, skal na bębnach i poziomnic umożliwiający użycie przyrządu w warunkach niedostatecznego oświetlenia. W skompletowaniu występują latarki dowódcy i amunicyjnego pomagające np. w identyfikacji pocisków czy czytaniu map. Celowniki MC mogą być stosowane jako odpowiednik celownika MPM-44. Zawierają także dodatkową poziomnicę z przodu (jak w MPM-44M).
MC60 (MPM-44/04) | MC-64 | |
---|---|---|
Parametry optyczne | ||
Pole widzenia | 9º | |
Powiększenie | 2,5× | |
Odległość źrenicy wyjściowej | 20 mm | |
Zakresy kątowe | ||
Kąt celowania w płaszczyźnie poziomej | 60-00 (360º) | 6400 mils (360º) |
Kąt podniesienia | od 2-50 do 10-00 (od 45º do 90º) | od 250 do 1100 (od 45º do 90º) |
Kąt pochylenia lunetki | ±20º | |
Zasilanie | ||
Rodzaj | bateria litowa 3,6 V lub dowolna typu AA | |
Parametry mechaniczne | ||
Wymiary | 170×100×100 mm | |
Ciężar (bez baterii) | 1 kg |
